Vật Liệu PCD, MCD, CBN: Đặc Điểm và Ứng Dụng Trong Công Nghiệp

Share |

Giới Thiệu Về Vật Liệu PCD, MCD, CBN

Trong ngành công nghiệp gia công hiện đại, vật liệu siêu cứng như PCD (Polycrystalline Diamond), MCD (Monocrystalline Diamond) và CBN (Cubic Boron Nitride) đóng vai trò quan trọng trong việc nâng cao hiệu suất và độ chính xác của các công cụ cắt. Những vật liệu này không chỉ sở hữu độ cứng vượt trội mà còn mang lại độ bền và khả năng chịu nhiệt cao, phù hợp với các ứng dụng đòi hỏi kỹ thuật cao. Bài viết này sẽ khám phá đặc điểm, ưu điểm và ứng dụng của PCD, MCD, CBN trong công nghiệp, giúp bạn hiểu rõ hơn về tiềm năng của chúng.

1. PCD (Polycrystalline Diamond) - Kim Cương Đa Tinh Thể

PCD Là Gì?

PCD là vật liệu tổng hợp được tạo ra từ các hạt kim cương tự nhiên hoặc nhân tạo, liên kết với nhau bằng chất kết dính kim loại (thường là cobalt) dưới áp suất và nhiệt độ cao. Điều này tạo ra một vật liệu có độ cứng gần bằng kim cương tự nhiên nhưng dễ chế tạo hơn.

Đặc Điểm Nổi Bật

• Độ cứng cao: Gần tương đương kim cương tự nhiên, phù hợp để gia công các vật liệu phi kim loại như gỗ, nhựa, composite và kim loại màu.

• Khả năng chống mài mòn: PCD có tuổi thọ cao hơn nhiều so với các vật liệu truyền thống như thép hợp kim.

• Hiệu suất gia công: Tạo bề mặt mịn, giảm thời gian gia công và tăng độ chính xác.

Ứng Dụng Của PCD

• Gia công gỗ và composite: Sử dụng trong các lưỡi cưa, dao phay để cắt gỗ công nghiệp, MDF, HDF.

• Gia công nhôm và hợp kim: PCD được ưa chuộng trong ngành ô tô và hàng không vũ trụ để gia công các chi tiết nhôm với độ chính xác cao.

• Công cụ cắt và mài: Dùng trong sản xuất linh kiện điện tử, ống dẫn dầu khí.

2. MCD (Monocrystalline Diamond) - Kim Cương Đơn Tinh Thể

MCD Là Gì?

MCD là kim cương đơn tinh thể, được tạo ra trong phòng thí nghiệm hoặc khai thác từ tự nhiên. Không giống PCD, MCD có cấu trúc tinh thể đồng nhất, mang lại độ cứng và độ tinh khiết cao hơn.

Đặc Điểm Nổi Bật

• Độ tinh khiết cao: MCD không chứa chất kết dính, giúp tăng khả năng chống mài mòn và chịu nhiệt.

• Cắt sắc nét: Phù hợp cho các ứng dụng yêu cầu độ chính xác cực cao.

• Khả năng dẫn nhiệt tốt: Giảm nguy cơ biến dạng do nhiệt trong quá trình gia công.

Ứng Dụng Của MCD

• Gia công siêu chính xác: Sử dụng trong sản xuất thấu kính quang học, gương và các linh kiện điện tử nhỏ.

• Công cụ cắt trang sức: MCD được dùng để cắt và đánh bóng đá quý với độ chính xác cao.

• Ứng dụng y học: Sản xuất dao phẫu thuật siêu mỏng và sắc bén.

3. CBN (Cubic Boron Nitride) - Nitride Boron Lập Phương

CBN Là Gì?

CBN là vật liệu siêu cứng nhân tạo, có độ cứng chỉ đứng sau kim cương. Được tổng hợp từ boron và nitơ, CBN nổi bật với khả năng chịu nhiệt và ổn định hóa học.

Đặc Điểm Nổi Bật

• Khả năng chịu nhiệt cao: CBN có thể hoạt động ở nhiệt độ lên đến 1.400°C, vượt trội hơn PCD.

• Độ bền hóa học: Không phản ứng với các kim loại sắt, phù hợp để gia công thép cứng và hợp kim.

• Hiệu suất cắt: Cung cấp tốc độ cắt nhanh và bề mặt hoàn thiện mịn.

Ứng Dụng Của CBN

• Gia công thép cứng: Dùng trong sản xuất bánh răng, trục khuỷu và các chi tiết máy móc có độ cứng cao.

• Công cụ mài: Sử dụng trong mài chính xác các vật liệu như thép hợp kim, thép không gỉ.

• Ngành ô tô và hàng không: Gia công các chi tiết động cơ và turbine.

So Sánh PCD, MCD và CBN

Tiêu chí	PCD	MCD	CBN
Độ cứng	Cao, gần bằng kim cương	Cao nhất, kim cương tinh khiết	Cao, chỉ sau kim cương
Khả năng chịu nhiệt	Trung bình (lên đến 700°C)	Cao	Rất cao (lên đến 1.400°C)
Ứng dụng chính	Kim loại màu, composite, gỗ	Quang học, trang sức, y học	Thép cứng, hợp kim
Chi phí	Trung bình	Cao	Trung bình đến cao

Lợi Ích Khi Sử Dụng PCD, MCD, CBN Trong Công Nghiệp

• Tăng năng suất: Các công cụ làm từ PCD, MCD, CBN có tuổi thọ cao, giảm thời gian ngừng máy để thay thế.

• Tiết kiệm chi phí: Dù chi phí ban đầu cao, nhưng hiệu suất và độ bền vượt trội giúp giảm chi phí dài hạn.

• Độ chính xác cao: Đáp ứng các yêu cầu khắt khe trong ngành hàng không, y tế và điện tử.

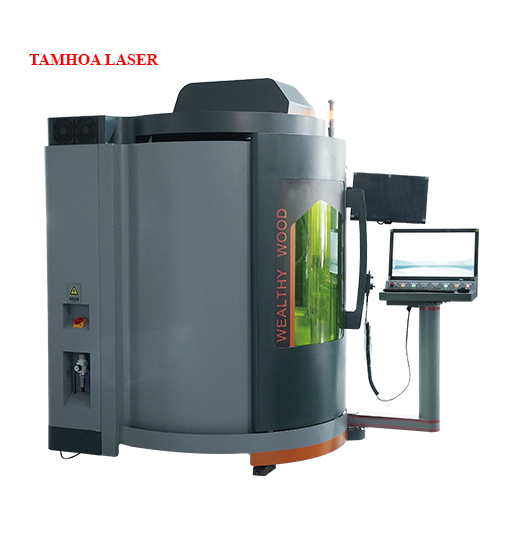

Giới Thiệu Về Máy Cắt Laser 5 Trục Cho Vật Liệu PCD, MCD Và CBN

Trong ngành công nghiệp gia công cơ khí chính xác, việc xử lý các vật liệu siêu cứng như PCD (Polycrystalline Diamond - Kim cương đa tinh thể), MCD (Monocrystalline Diamond - Kim cương đơn tinh thể) và CBN (Cubic Boron Nitride - Nitơ boron lập phương) luôn là thách thức lớn do độ cứng vượt trội của chúng. Máy cắt laser 5 trục (5-axis laser cutting machine) ra đời như một giải pháp tiên tiến, cho phép cắt chính xác các vật liệu này mà không gây mài mòn công cụ như phương pháp truyền thống (mài hoặc cắt dây). Bài viết này sẽ giới thiệu tổng quan về công nghệ này, đặc điểm nổi bật và ứng dụng thực tế.

Máy Cắt Laser 5 Trục Là Gì?

Máy cắt laser 5 trục là hệ thống CNC (Computer Numerical Control) sử dụng chùm laser tập trung để cắt vật liệu theo 5 chiều tự do (X, Y, Z, A, B hoặc C), cho phép xử lý các hình dạng 3D phức tạp mà không cần thay đổi vị trí phôi nhiều lần. Công nghệ này đặc biệt phù hợp với vật liệu siêu cứng vì laser sử dụng năng lượng nhiệt để làm tan chảy hoặc bốc hơi vật liệu mà không tiếp xúc cơ học, giảm thiểu khuyết điểm như nứt vỡ hoặc méo mó.

So với máy cắt laser 3 trục thông thường, phiên bản 5 trục mang lại độ linh hoạt cao hơn, phù hợp cho gia công PCD, MCD và CBN – những vật liệu có độ cứng chỉ đứng sau kim cương tự nhiên. Các máy này thường tích hợp laser sợi quang (fiber laser) hoặc laser femtosecond (USP - Ultrashort Pulse) để đạt tốc độ cắt cao và bề mặt hoàn thiện mịn.

Đặc Điểm Nổi Bật Của Máy Cắt Laser 5 Trục Cho PCD, MCD Và CBN

Các máy cắt laser 5 trục dành cho vật liệu siêu cứng được thiết kế với công nghệ cao cấp, tập trung vào độ chính xác và hiệu suất. Dưới đây là một số đặc điểm chính:

• Độ Chính Xác Cao: Độ phân giải micron (1-5 μm), cho phép cắt các cạnh sắc nét mà không gây micro-chipping (vỡ nhỏ). Ví dụ, hệ thống ExactCut 430 của Coherent hỗ trợ cắt PCD và CBN với độ chính xác micron và lên đến 5 trục quét/motion độc lập.
• Tốc Độ Cắt Nhanh: Có thể cắt PCD dày đến 8mm với tốc độ cao hơn laser YAG truyền thống. Máy LaserSmart 510 của Rollomatic đạt tốc độ cắt nhanh gấp 450% so với phương pháp laser thông thường, phù hợp cho PCD, MCD và CBN.
• Khả Năng Xử Lý Đa Trục: 5-6 trục đồng thời (interpolated axes), xử lý đường cong phức tạp, chip breakers và lưỡi cắt xoắn ốc. LASERTEC PrecisionTool của DMG MORI có hành trình lên đến 500x500x700 mm, lý tưởng cho công cụ lớn từ PCD và CBN.
• An Toàn Và Linh Hoạt: Tích hợp chẩn đoán từ xa (Remote Diagnostics), buồng làm việc lớn và phần mềm thân thiện (hỗ trợ file DXF hoặc GEODE). Hệ thống Titanium của OGI Systems nổi bật với khung thép ổn định, phù hợp sản xuất 24/7 mà không gây rung động.
• Tương Thích Vật Liệu: Xử lý PCD (cho nhôm, composite), MCD (cho quang học, y tế) và CBN (cho thép cứng) mà không phản ứng hóa học. Máy của MoreSuperhard và TKD CO., LTD chuyên cắt PCD/PCBN blanks, CVD và gốm.

Ứng Dụng Của Máy Cắt Laser 5 Trục Trong Xử Lý PCD, MCD Và CBN

Máy cắt laser 5 trục được áp dụng rộng rãi trong sản xuất công cụ cắt và linh kiện chính xác:

• Sản Xuất Công Cụ Cắt: Cắt lưỡi dao PCD cho gia công nhôm, composite trong ngành ô tô và gỗ. MCD dùng cho dao phẫu thuật y tế và thấu kính quang học, nhờ khả năng cắt siêu mỏng. CBN lý tưởng cho bánh răng thép cứng trong động cơ.
• Gia Công Blanks Và Inserts: Tách inserts từ PCD/PCBN blanks nhanh gấp 10 lần cắt dây, như trong LASERTEC PreCut. Hỗ trợ tạo chip breakers, rãnh xoắn và hình dạng phức tạp cho end mills, drills.
• Ngành Công Nghiệp: Ô tô (trục khuỷu), hàng không (turbine), y tế (dao mổ), và điện tử (linh kiện sapphire/PCD). Toolind sử dụng 6 trục laser để tùy chỉnh PCD cho CFRP và graphite.

Công nghệ này giúp giảm thời gian sản xuất từ hàng giờ xuống phút, đồng thời nâng cao chất lượng bề mặt – một lợi thế lớn so với mài cơ học.

Kết Luận

Máy cắt laser 5 trục đại diện cho bước tiến vượt bậc trong xử lý PCD, MCD và CBN, mang lại hiệu quả kinh tế và độ chính xác cao cho ngành công nghiệp hiện đại. Với các nhà sản xuất hàng đầu như DMG MORI, Rollomatic và Coherent, công nghệ này không chỉ giải quyết thách thức về độ cứng mà còn mở ra tiềm năng sáng tạo cho các ứng dụng mới. Nếu bạn đang tìm kiếm giải pháp gia công siêu cứng, việc đầu tư vào máy cắt laser 5 trục sẽ là lựa chọn chiến lược.

Tác giả : Admin - Nguồn : TAM HÒA LASER
