Giới thiệu về dao phay CNC

Muốn cắt đi một lớp kim loại dư thừa ra khỏi bề mặt cần gia công để đạt được hình dáng, kích thước và các yêu cầu kỹ thuật của chi tiết, ta gọi các dụng cụ đó là dụng cụ cắt. Dụng cụ cắt thường thì có rất nhiều hình dạng và kích thước khác nhau. Và đồng thời còn có thể phân loại bằng vật liệu chế tạo và số lượng lưỡi cắt.

Thông thường dao phay trên máy CNC được cấu tạo từ các phần như sau:

• Flute / Tooth: Lưỡi cắt là trên dao phay ngón là rãnh hình xoắn ốc chạy dọc thân dao, trong khi lưỡi dao cắt dọc theo rãnh được gọi là răng. Chức năng của lưỡi cắt là dùng để thoát phôi trong quá trình gia công, trong khi đó răng có chức năng bóc tách vật liệu. Dao phay thường có từ 2,3 hoặc 4 lưỡi cắt và lưỡi cắt có nhiều răng giúp cho việc bóc tách phôi được nhanh chóng hơn, cho nên một dao cắt 4 răng sẽ loại bỏ vật liệu nhanh gấp đôi so với dao cắt 2 răng.
• Helix angle: Các lưỡi cắt của dụng cụ cắt thông thường sẽ đi theo đường xoắn ốc. Nếu các lưỡi cắt được bố trí theo một đường thẳng thì toàn bộ răng sẽ tác động lên vật liệu cùng 1 lúc, gây rung và giảm độ chính xác và chất lượng bề mặt thấp. Thông thường dụng cụ gia công tinh sẽ có góc xoắn cao hơn so với dụng cụ gia công thô.
• Shank: Cán dao cắt thông thường có hình dáng là hình trụ và không có lưỡi cắt, có nhiệm vụ dùng để giữ và kết nối lưỡi cắt với trục chính.

Dao phay được sử dụng nhiều trong gia công CNC. Quá trình phay được thực hiện bằng loại dao dùng để cắt vật liệu đó gọi là dao phay. Mỗi loại dao phay có cấu tạo khác nhau để gia công trên những vật liệu riêng biệt. Để hiểu rõ hơn về công dụng của dao phay CNC thì cùng tìm hiểu bài viết dưới đây nhé.

Dao phay có các răng có thể xếp đặt trên bề mặt hình trụ, và cũng có thể nằm ờ mặt đầu. Mỗi một răng của dao phay là một lưỡi dao đơn giản. Thông thường thì dao phay là dụng cụ cắt có nhiều răng. Nhưng đôi khi người ta sử dụng dao phay có một răng duy nhất.

Phần cắt của dao phay được chế tạo bằng các loại vật liệu như thép cacbon, thép gió, hợp kim cứng và vật liệu sứ

Các thông số dao phay CNC

Dao phay bao gồm mặt trước của răng 1 là bề mặt theo đó phoi thoát ra. Mặt sau của răng 4, là bề mặt hướng vào mặt cắt trong quá trình gia công

Lưng của răng 5, là bề mặt tiếp giap với mặt trước của một răng và mặt sau của răng canh đó. Nó có thể là mặt phẳng, gãy khúc mặt cong.

Mặt phẳng đầu dao phay cnc là mặt phẳng vuông góc với trục của dao phay.

Mặt phẳng tâm là mặt phẳng đi qua trục của dao và một điểm quan sát trên lưỡi cắt của nó.

Lưỡi cắt 2, là một đường tạo bởi giao tuyến của hai mặt trước và sau của răng

Lưỡi cắt chính là lưỡi cắt thực hiện công việc chính trong quá trình gia công. Ở dao phay hình trụ, lưỡi cắt chính có thể là thẳng (theo đường sinh của hình trụ) nghiêng so với đường sinh và có dạng đường xoắn ốc. Ở dao phay hình trụ không có lưỡi cắt phụ.

Đối với dao phay mặt đầu cũng giống như dao tiện, người ta phân biệt:

• Lưỡi cắt chính, là lưỡi cắt nghiêng một góc so với trục của dao phay
• Lưỡi cắt phụ, là lưỡi cắt nằm ờ mặt đầu của dao phay.
• Lưỡi cắt chuyển tiếp, là lưỡi cắt nối các lưỡi cắt chính và lưỡi cắt phụ với nhau.



Hình dáng và kết cấu của răng

Dựa theo bề mặt mài dao phay, người ta chia kết cấu của răng ra làm hai loại:

• Răng nhọn là răng được mài theo mặt sau
• Răng tù là răng chỉ được mài theo mặt trước



Các loại dao thường được sử dụng trên phay CNC

• Dao phay khỏa mặt (Face mill)

Dao phay khỏa mặt thường được sử dụng để gia công thô và tinh bề mặt cho chi tiết, các lưỡi cắt của dao phay khỏa mặt được bố trí dọc theo cạnh của nó như hình 1.2 Cho nên dao phay khỏa mặt phải gia công theo hướng nằm ngang với chiều sâu nhất định.

• Dao phay ngón (Flat end mill)

Dao phay ngón thường có 2 dạng đó là dạng răng hoặc dạng trụ trơn, và cũng có thể phân loại theo số lượng lưỡi cắt gồm các loại tiêu biểu như loại 2 me cắt, 3 me, 4 me hoặc là 6 me cắt. Dao phay ngón thường được làm từ vật liệu đó là thép gia công tốc độ cao (High Speed Steel) hoặc làm từ hợp kim cứng (Carbide).

Hình 1Các loại dao phay ngón

Hình 2Các dạng lưỡi cắt

Khi dao phay ngón gia công xong thường sẽ tạo ra hai bề mặt và hai bề mặt này vuông góc với nhau một góc 90⁰

• Dao phá thô (Roughing end mill)

Dao phá thô có khả năng lấy đi một lượng lớn vật liệu ở mỗi lát cắt, loại dao phay ngón này có hình dạng là đường xoắn ốc với các răng cưa nhỏ như bạn thấy trên hình bên dưới, các răng cưa này có tác dụng như nhiều lưỡi cắt nhỏ để chia nhỏ vật liệu để việc phá thô trở nên đơn giản hơn

Xem thêm : Máy cắt laser 5 trục 360 TAMHOA LASER

Hình 3 Dao phá thô

• Dao phay cầu (Ball nose end mill)

Dao phay cầu thường dùng để gia công thô và gia công tinh bề mặt khuôn cơ khí. Và bề mặt in lại trên biên dạng của chi tiết sau khi dao đi qua sẽ là các đường cong và những đường cong này là các đường cong lõm và góc giao nhau giữa 2 mặt phẳng là 1 cung tròn như hình bên dưới.

Hình 4 Dao phay cầu

• Dao phay ngón có góc bo mũi dao (Bull nose end mill)

Đặc điểm của dao này cũng tương tự như dao phay ngón nhưng góc được tạo thành từ hai mặt phẳng khi dao đi qua sẽ là những góc bo với cung R đúng với hình dạng của mũi dao phay bo góc như hình bên dưới.

• Mũi khoan (Drill)

Mũi khoan được sử dụng trong ngành CNC này có nhiều dạng như mũi khoan tâm, mũi khoan sâu hoặc là mũi khoét, vv. Thì đối với mũi khoan cũng có 2 dạng đó là mũi khoan liền khối hoặc mũi khoan gắn mũi hợp kim như bạn có thể thấy ở hình bên dưới.

Xem thêm : Máy cắt laser 5 trục 360 TAMHOA LASER

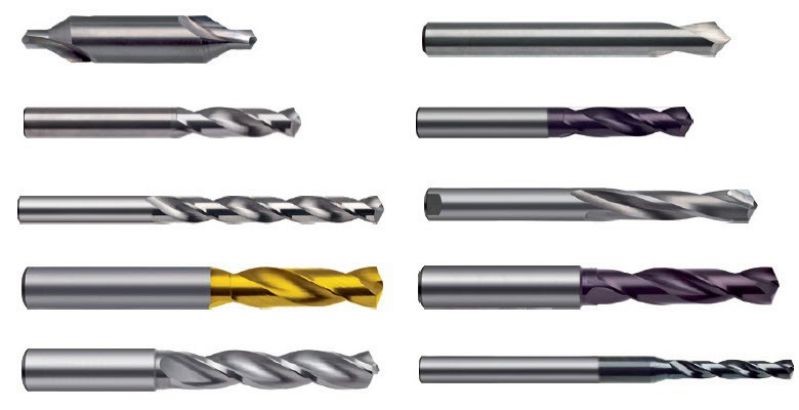

Hình 5 Các dạng mũi khoan

• Mũi khoan mở rộng lỗ (Boring bar) và mũi doa lỗ định hình (Reamer)

Mũi doa mở rộng lỗ (Boring bar) có chức năng chính trên máy CNC là dùng để doa mở rộng đường kính của lỗ mà đã sử dụng chu trình khoan trước đó và thường được sử dụng để gia công thô bề mặt lỗ khoan như bạn có thể thấy ở hình bên dưới. Kế đến mũi doa lỗ định hình (Reamer) có chức năng chính đó là gia công tinh cho bề mặt của lỗ đã qua chu trình khoan trước đó và đường kính của lỗ doa sau khi doa xong thường sẽ bằng với đường kính của đường kính mũi doa định hình mà ta sử dụng.

• Mũi taro ren (Tapping)

Mũi taro ren có chức năng chính là dùng để tạo ra những đoạn ren với đường kính và kích thước tiêu chuẩn. Nguyên lí làm việc của dao phay ren như 1 máy nén, di chuyển xung quanh khu vực làm việc bằng việc nội suy theo đường xoắn ốc.

• Dao vát cạnh (Chamfer mill)

Thường được sử dụng để vát cạnh cho đường biên xung quanh chi tiết và có nhiều dạng như là dạng liền khối hoặc là dạng mãnh ghép hợp kim. Dao có nhiều kích cỡ khác nhau và tùy theo góc độ của chíp dao mà chúng ta có hình dáng hình học để lại trên chi tiết như hình bên dưới.

• Dao phay bo góc (Corner round mill)

Thông thường ta sử dụng dao này để chạy ra các bề mặt có biên dạng bo tròn và kích thước cũng như hình dáng của chi tiết cũng trùng với bán kính và biên dạng của mũi bo trên dụng cụ cắt như hình bên dưới.

• Dao phay đuôi én (Dovetail Cutter)

Dao phay đuôi én tương tự như dao phay góc đơn với thân liền khối hoặc lắp mãnh hợp kim. Dao phay đuôi én thường có góc khoảng 45⁰, 50⁰, 55⁰ và 60⁰ như hình. Thường được dùng để gia công các bề mặt đuôi én như hình bên dưới.

• Dao phay rãnh then (Keyway Cutter)

Dụng cụ này thường được sử dụng để phay các biên dạng có hình chữ “T” và dao có hai loại là loại dao liền khối và loại sử dụng các mãnh hợp kim như hình bên dưới.

Ứng dụng của dao phay CNC

Trong kĩ thuật, dao phay ngón thường được dùng để tạo ra các mặt cắt chuyên dụng và tạo độ nhẵn bóng trên các bề mặt kim loại như mặt bếp, mặt tủ, … với độ chính xác hoàn toàn cao. Dao phay có thể cắt các loại hộp kim như sắt, inox, nhôm, gang, thép,… đảm bảo độ chính xác gần như tuyệt đối về thông số kĩ thuật.

Chức năng của dao phay ngón là cắt gọt các kim loại cứng như thép gió, gang, sắt, đồng, inox,… để tạo ra các bề mặt láng min, bóng loáng làm tăng tính thẩm mĩ cho sản phẩm. Ngoài ra, trong kĩ thuật, dao phay ngón còn có chức năng cắt các mẫu kim loại không cần thiết trong khi sản xuất với độ chính xác cao đối với yêu cầu về thông số kĩ thuật.

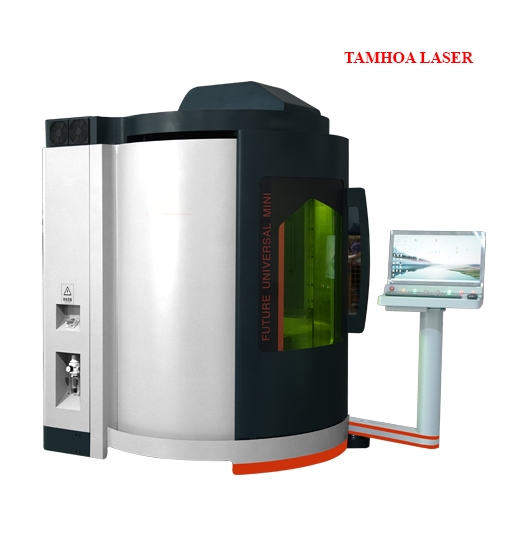

Giới thiệu về máy cắt laser 5 trục cắt dao phay CNC

Máy cắt laser 5 trục 360 TAMHOA LASER là dòng thiết bị cao cấp ứng dụng công nghệ laser Nd:YAG bước sóng 1064nm, được thiết kế chuyên biệt cho ngành sản xuất dao cụ siêu cứng như dao PCD, dao hợp kim và các dụng cụ gia công yêu cầu độ chính xác tuyệt đối. Máy nổi bật với khả năng vận hành 5–6 trục đồng bộ, cho phép gia công những hình dạng phức tạp, các biên dạng sắc nét mà phương pháp mài truyền thống không thể đáp ứng.

Với độ chính xác định vị và lặp lại ±0.005mm, kết hợp cùng độ chính xác quay trục B/C chỉ ±5 góc giây, sản phẩm mang lại đường cắt siêu mịn, sắc gọn, không bavia, đồng thời giảm thiểu hao mòn vật liệu. Máy có thể xử lý dao cụ đường kính lên tới Ø50mm và trọng lượng tối đa 10kg, đáp ứng đa dạng nhu cầu gia công trong ngành công nghiệp dao cụ.

Ứng dụng thực tế của máy không chỉ dừng lại ở việc cắt, khoét, mài biên dạng dao cụ siêu cứng, mà còn tối ưu hóa trong các công đoạn chỉnh sửa lưỡi cắt, phục hồi dao mòn, chế tạo dao PCD mới. Nhờ khả năng tự động nhận diện bản vẽ DXF và lập trình gia công thông minh, thiết bị giúp giảm tối đa sự phụ thuộc vào tay nghề thủ công, tiết kiệm chi phí vận hành, tăng tốc độ sản xuất, đồng thời đảm bảo tính đồng nhất và chất lượng cao nhất cho sản phẩm cuối cùng.

Với thiết kế gọn gàng, ổn định, dễ vận hành và bảo trì, Máy cắt laser 5 trục 360 TAMHOA LASER chính là giải pháp tiên phong cho các doanh nghiệp muốn nâng cao năng lực sản xuất, tối ưu chi phí và khẳng định vị thế cạnh tranh trên thị trường gia công dao cụ hiện đại.
